幅寬：1-6m可定制
拉力：25KN-200KN可定制；
孔徑：12.7mm-25.4mm
斷裂伸長率：≤3%
用途：
可廣泛應用于舊的水泥路面、機場跑道的維修、堤壩、河岸、邊坡防護、道橋路面增強處理等工程領域。
玻璃纖維土工格柵是一種用于路面增強、老路補強，加固路基及軟土基的優良土工合成材料。在處理瀝青 路面反射裂紋應用上，已成為不可替代的材料。該產品是以高強無堿玻璃纖維通過國際先進的經編工藝制成網 狀基材，經表面涂覆處理而制成的半剛性制品。具有經、緯雙向很高的抗拉強度和較低的延伸率，并具有耐高 溫、耐低寒、抗老化、耐腐蝕等優良性能，廣泛應用于瀝青路面、水泥路面及路基的增強和鐵路路基、堤壩護 坡、機場跑道、防沙治沙等工程項目。
玻璃纖維土工格柵性能特點：
產品有強度高、伸長率低、耐高溫、模量高、重量輕、韌性好、耐腐蝕、壽命長等特點，可廣泛應用于舊的水泥路面、機場跑道的維修、堤壩、河岸、邊坡防護、道橋路面增強處理等工程領域，可給路面增強、補強，防止路面車轍疲勞裂紋，熱冷伸縮裂紋和下面的反射裂紋，并能將路面承載應力分散，延長路面使用壽命，高抗拉強度低延伸率，無長期蠕變，物理化學穩定性好，熱穩定性好，抗疲勞開裂，耐高溫車轍，抗低溫縮裂，延緩減少反射裂縫。
玻璃纖維土工格柵用途：
1. 舊瀝青砼路面，加筋增強瀝青面層，防治病害。
2. 水泥砼路面改建復合式路面，抑制板塊收縮等引起反射裂縫。
3. 道路拓改工程，防治新老結合部及不均勻沉降而造成裂紋。
4. 軟土基加筋處理，利于軟土析水固結，有效抑制沉降，均勻應力分布，增強路基整體強度。
5. 新建道路半鋼性基層產生收縮裂縫，加筋增強防止基礎裂紋反射而引起的路面裂縫
玻璃纖維土工格柵產品參數：
|
璃纖維土工格柵技術參數 |
|||||||
|
分類 |
型號 |
斷裂強度(KN/m) |
斷裂伸長率(%) |
網格尺寸(mm×mm) |
幅寬(m） |
||
|
經向 |
緯向 |
經向 |
緯向 |
||||
|
玻璃纖維土工格柵 |
GG2525 |
≥25 |
≥25 |
≤3 |
≤3 |
12～50 |
1～6 |
|
GG3030 |
≥30 |
≥30 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GG4040 |
≥40 |
≥40 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GG5050 |
≥50 |
≥50 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GG8080 |
≥80 |
≥80 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GG100100 |
≥100 |
≥100 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GG120120 |
≥120 |
≥120 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
自粘式玻璃纖維土工格柵 |
GGA2525 |
≥25 |
≥25 |
≤3 |
≤3 |
12～50 |
1～6 |
|
GGA3030 |
≥30 |
≥30 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GGA4040 |
≥40 |
≥40 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GGA5050 |
≥50 |
≥50 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GGA8080 |
≥80 |
≥80 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GGA100100 |
≥100 |
≥100 |
≤3 |
≤3 |
12～50 |
1～6 |
|
|
GGA120120 |
≥120 |
≥120 |
≤3 |
≤3 |
12～50 |
1～6 |
|
玻璃纖維土工格柵施工：
常用的玻纖土工格柵有帶自粘膠和不帶自粘膠兩種，帶自粘膠的可直接在已平整的基層鋪設，不帶自粘膠的，通常采用釘子固定法。
不自粘式玻纖格柵施工方法
1、 釘子固定法鋪設玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或射釘槍射入，再將格柵縱向拉緊并分段固定，每段長度為2-5米，對于水泥混凝土路面，可按收縮縫間距分段。鋼釘位置設于接縫處，要求格柵拉緊時，其縱橫向均處于挺直張緊狀態。
2、 格柵搭接距離為：縱向接頭搭接距離不小于20厘米，橫向搭接距離不小于15厘米，縱向搭接應根據瀝青攤鋪方向，將前一幅處于后一幅之上。
3、 不能將釘子釘于玻纖格柵上，也不能用錘子直接敲擊玻纖格柵，固定好后，如發現釘子斷裂或鐵皮松動，則需重新固定。
4、玻纖格柵鋪設固定完畢后，須用膠輥壓路機適度碾壓穩定。使格柵與原路表面粘牢固，嚴格控制運送混合料的車輛出入，在格柵層上禁止車輛急轉向、急剎車和傾瀉混合料腳料，以防止對玻纖格柵的施工損傷。
自粘式玻纖格柵的施工方法
1、 準備工作：
完成所有的填縫，補坑，基礎加固和找平層的鋪設。
2、 路表狀況
路面必須：清潔無塵、干燥、溫度在5攝氏度-60攝氏度之間。
3、 產品準備
自粘式玻纖土工格柵在工地不得保存在干燥的環境中以保持粘性。
4、 注意事項
(1) 接觸自粘式玻纖格柵時，工人必須戴手套。
(2)當自粘式玻纖格柵鋪過路標障礙物時，須用刀切斷妨礙此位置的土工格柵。
(3)鋪設自粘式玻纖格柵時不允許出褶，因此在鋪設過程中，必須有足夠的拉力。
(4)端重疊部分搭接75-150毫米，確保重疊部分順著鋪設方向。
(5)兩側重疊部分搭接25-50毫米。
(6)鋪設并碾壓后，只允許施工車輛或緊急車輛在其上行走，但應保證不因車輛的轉彎或剎車對土工格柵造成破壞。
(7)已鋪設的土工格柵的路面，必須當日完成鋪設瀝青混合料的工作，面層瀝青最小厚度應大于40毫米。
5、鋪設方法
(1)機械鋪設
將整卷土工格柵裝在拖拉機前的放卷架上，注意其粘性面向下。
使拖拉機向前走，保證土工格柵平直地粘在路面上。s
用膠輪的輕型壓路機碾壓1-2遍。
攤鋪瀝青混合料路面。
(2)人工鋪設
將整卷土工格柵放在卡車后或手推車的放卷架上，注意其粘性面向下。
確保放卷軸已鎖定，布卷不致自由松動。
當卡車(或手推車)慢慢向前走時，應踩住格柵一端。如格柵有松弛時，即時調整以防皺折。
用膠輪的輕型壓路機碾壓1-2遍，激活格柵背膠即可攤鋪瀝青路面。

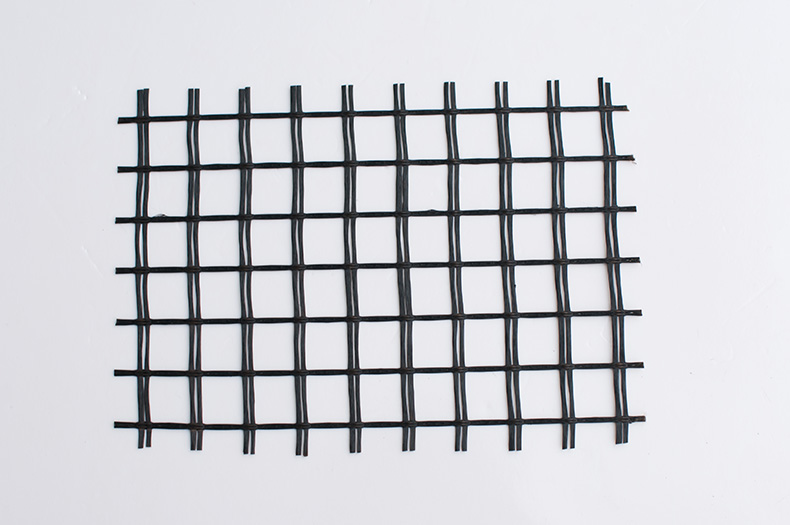

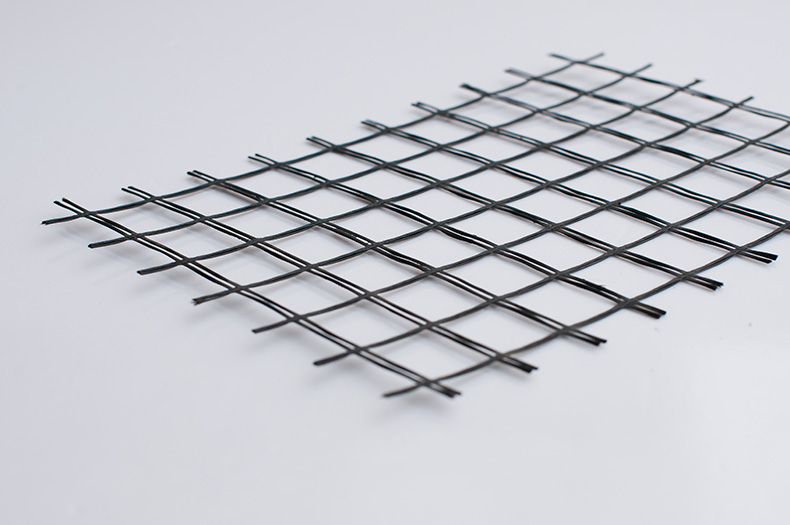

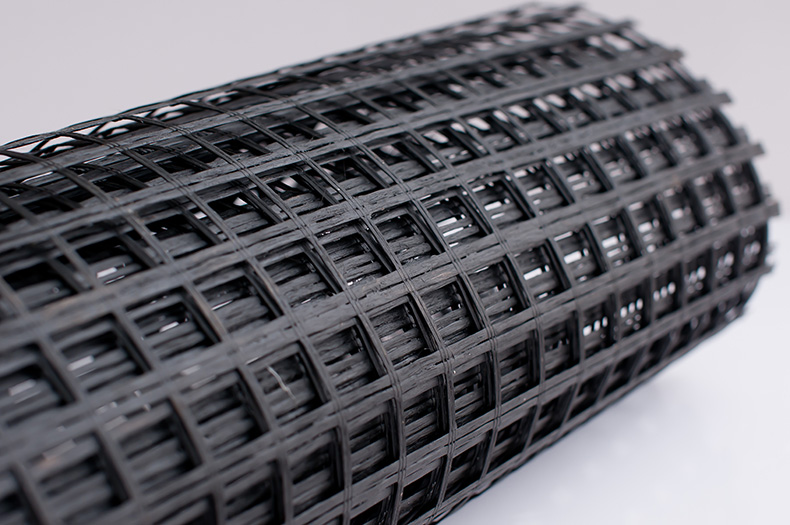

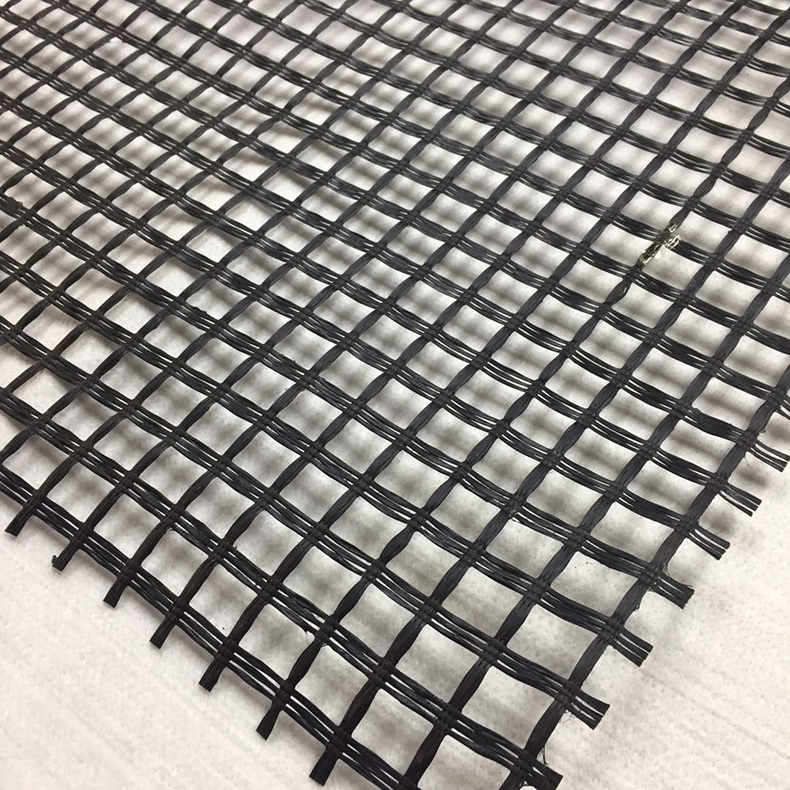

產品照片

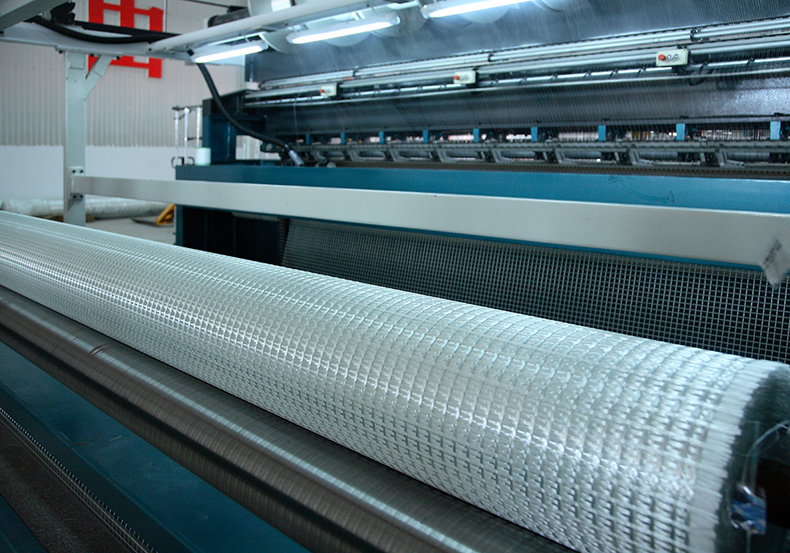

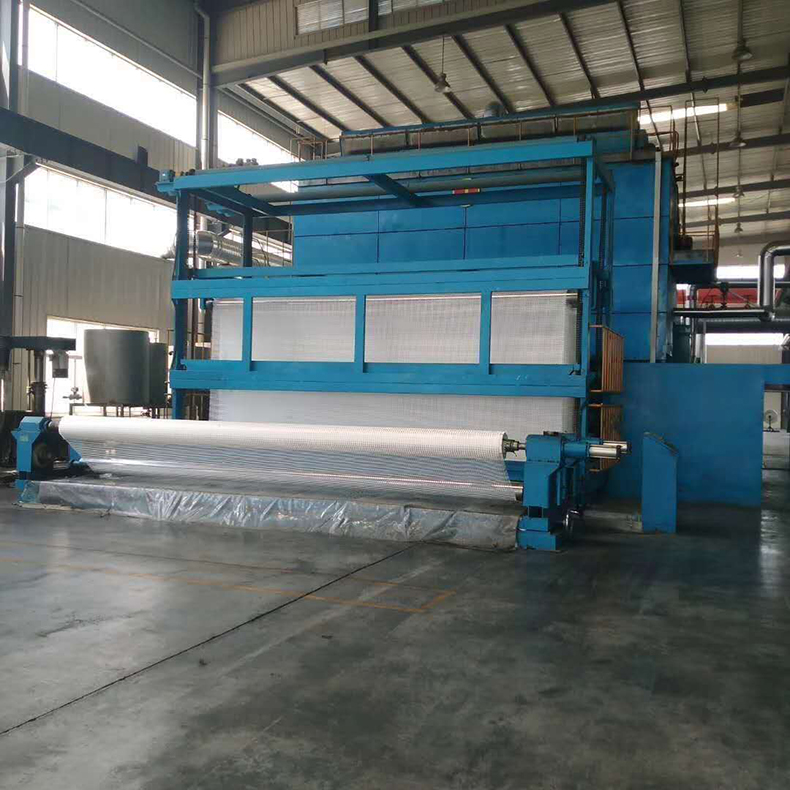

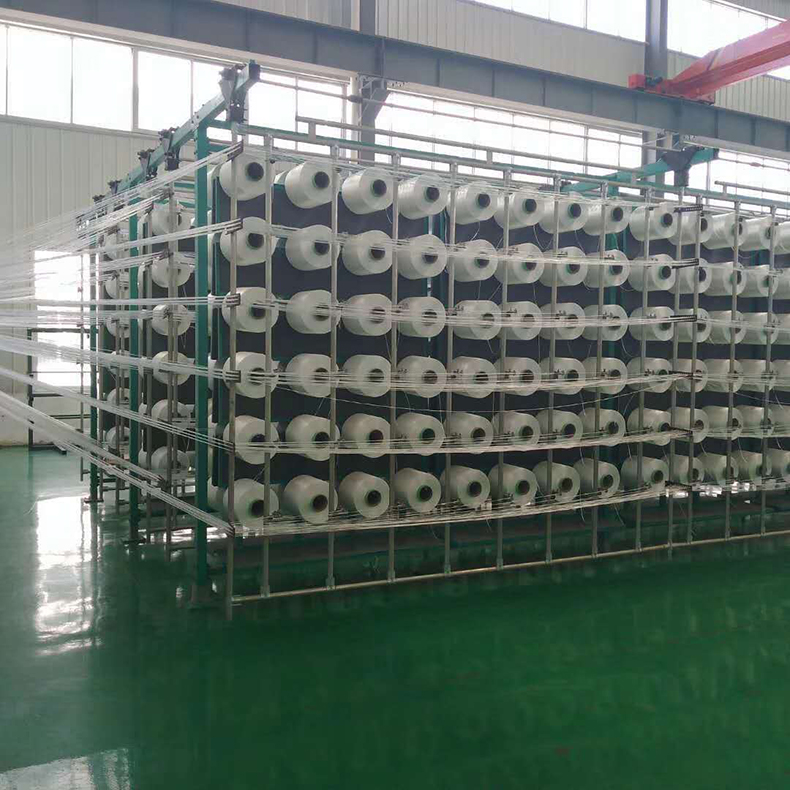

生產照片

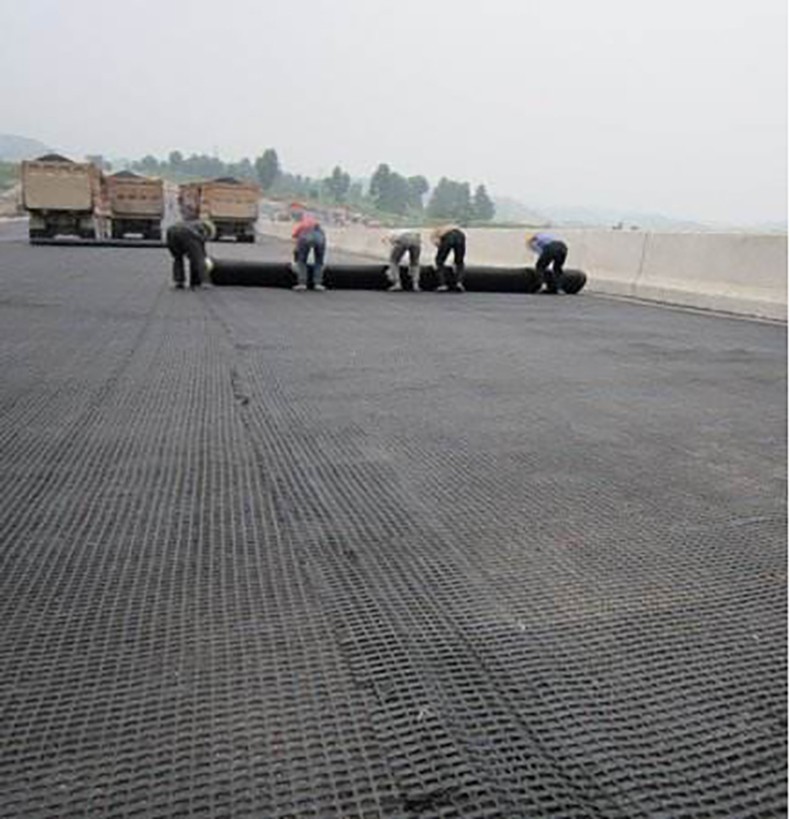

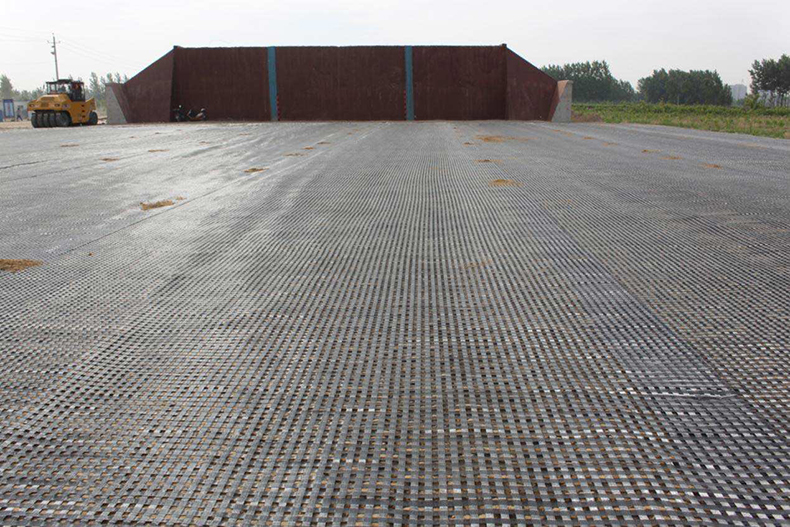

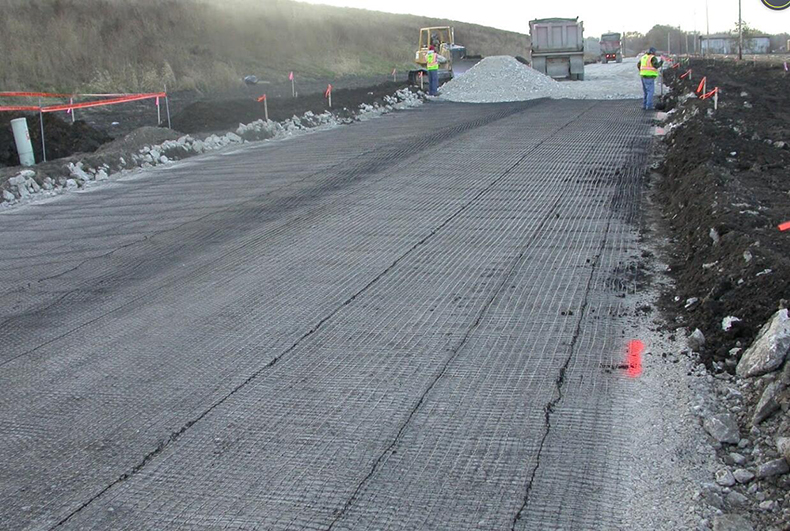

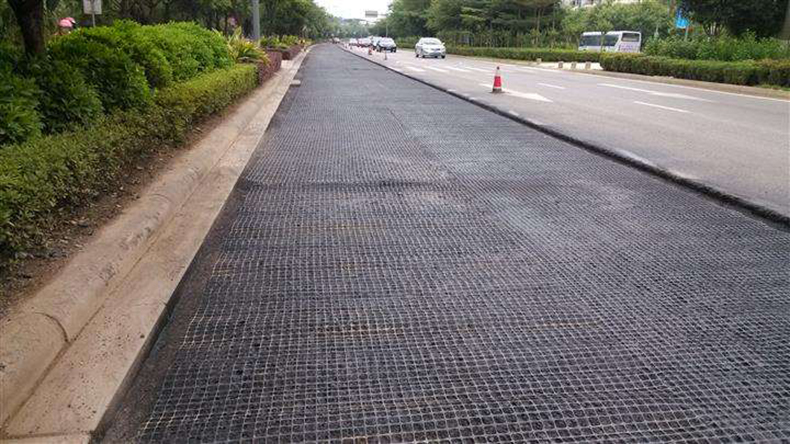

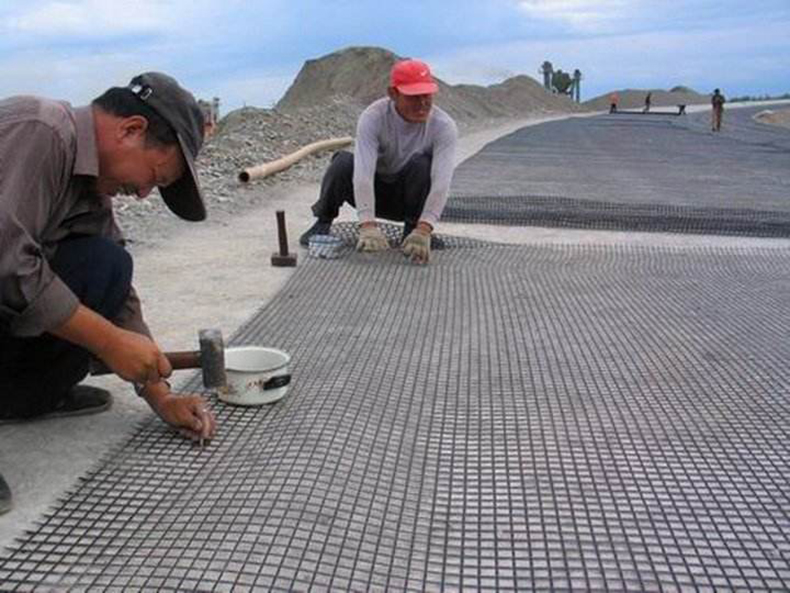

施工照片

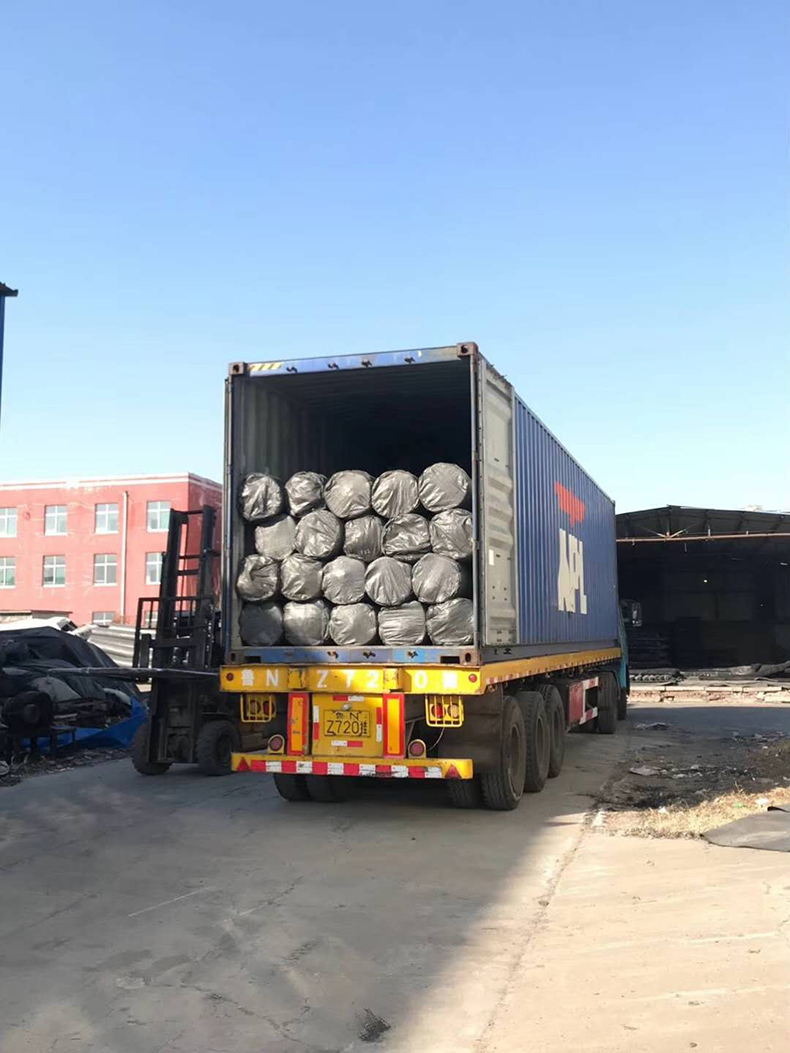

裝車照片
